HBY-JKF04控制器（固体环保柜）

 对负荷开关进行就地合分闸操作

 双断口防误操作设计

 具有各种状态指示

 免维护，防护等级IP65

功能特性

  该控制器与负荷开关配合，实现开关的合分闸电动操作；

  开关的各种状态指示，红色表示开关处于合位状态，绿色表示开关处于分位状态，兰色表示开关处于接地位状态；

  配合操作机构电机合闸、跳闸线圈分闸操作；

  具有机构照明按钮；

  内置保持继电操作回路，与负荷开关电机长时间旋转有效配合；

  与终端DTU或FTU配合可实现远方与就地的转换操作；

  所有部件全密封，耐候性强，防凝性能好。

技术参数

  额定电压：DC24V、DC48V、DC110V、DC220V、AC220选择其一，订货时需要注明；

  功耗：不大于1.5W

  电气接口为18位插拔式接线端子，额定电压为300V 15A,适合导线截面≤3mm2；

  出口接点容量阻性负载DC24V 10A(DC48V 10A、DC110V 10A、AC220V 7A)；

  外壳防护等级：IP65、免维护

  绝缘耐压：AC2000V/50Hz

控制器的分、合闸操作及照明按钮操作

  按下电源按钮，启动电源，将“就地/远方”设置为“就地”时为控制器对开关进行合分闸操作，将“就地/远方”设置为“远方”时为远方遥控操作。

  电动分闸操作

在开关处于合闸状态时，同时按住控制器面板上的“选择”和“分闸”按钮，则控制器输出分闸信号，开关本体自动分闸，同时点亮分闸指示灯

  电动合闸操作

在开关处于分闸状态时，同时按住控制器面板上的“选择”和“合闸”按钮，则控制器输出合闸信号，开关本体自动合闸，同时点亮合闸指示灯。

  照明按钮操作

照明按钮为吸合型，按下按钮LED灯会保持常亮，在次按下按钮LED灯则会熄灭，如此反复

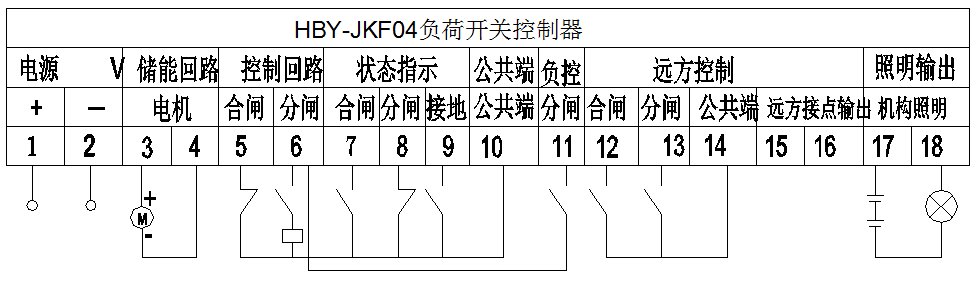

端子定义
