HBY-JKD T2控制器（施耐德FBX专配）

主要特点

  对断路器进行就地合分闸操作
 双断口防误操作设计
 具有各种状态指示
 免维护，防护等级IP65

功能特性

  该控制器与断路器配合，实现开关的合分闸电动操作；
 开关的各种状态指示，红色表示开关处于合位状态，绿色表示开关处于分位状态，黄色表示开关处于已储能状态；
 配合弹簧操作机构，具有防跳功能；
 内置保持继电操作回路，与断路器储能电机长时间旋转有效配合；
 与终端DTU或FTU配合可实现远方与就地的转换操作；
 所有部件全密封，耐候性强，防凝性能好。

技术参数

  额定电压：DC24V、DC48V、DC110V、DC220V、AC220选择其一，订货时需要注明；
 功耗：不大于1.5W；
 电气接口为18位插拔式接线端子，额定电压为300V 15A,适合导线截面≤3mm2；
 出口接点容量阻性负载DC24V 10A(DC48V 10A、DC110V 10A、AC220V 7A)；
 外壳防护等级：IP5、免维护；
 绝缘耐压：AC2000V/50Hz。

 控制器的分、合闸操作（“就地/远方”设置为“就地”）

  按下电源按钮，启动电源
 电动分闸操作
在开关处于合闸状态时，同时按住控制器面板上的“选择”和“分闸”按钮，则控制器输出分闸信号，开关本体自动分闸，同时点亮分闸指示灯。
 电动合闸操作
在开关处于分闸状态时，黄色已储能灯亮时，同时按住控制器面板上的“选择”和“合闸”按钮，则控制器输出合闸信号，开关本体自动合闸，同时点亮合闸指示灯。

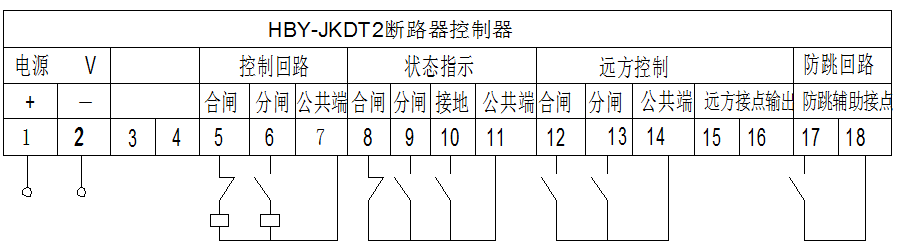

 端子定义

控制器导线连接及外形、开孔尺寸

  电源及控制回路连接导线的截面不得小于1.5mm2。信号指示的连接导线的截面不得小于1.0 mm2。

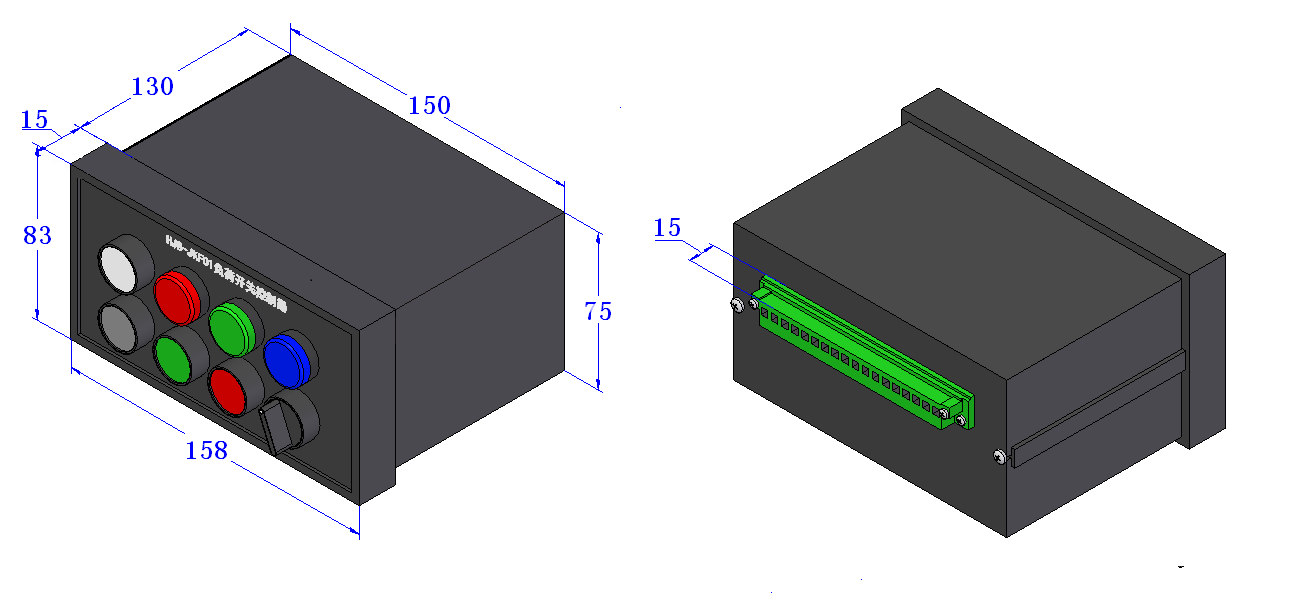

 外形尺寸长×高×深（mm）：158×83×130（端子为后出线，端子深度为15mm），见下图
 开孔尺寸长×高（mm）：151×76

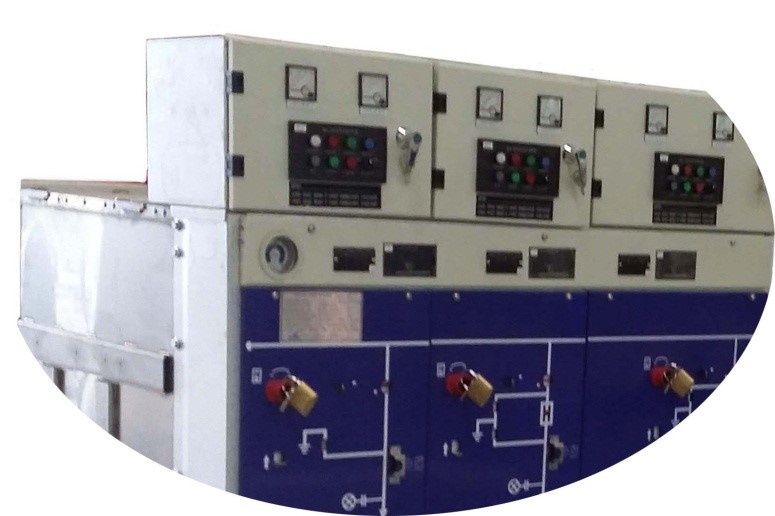

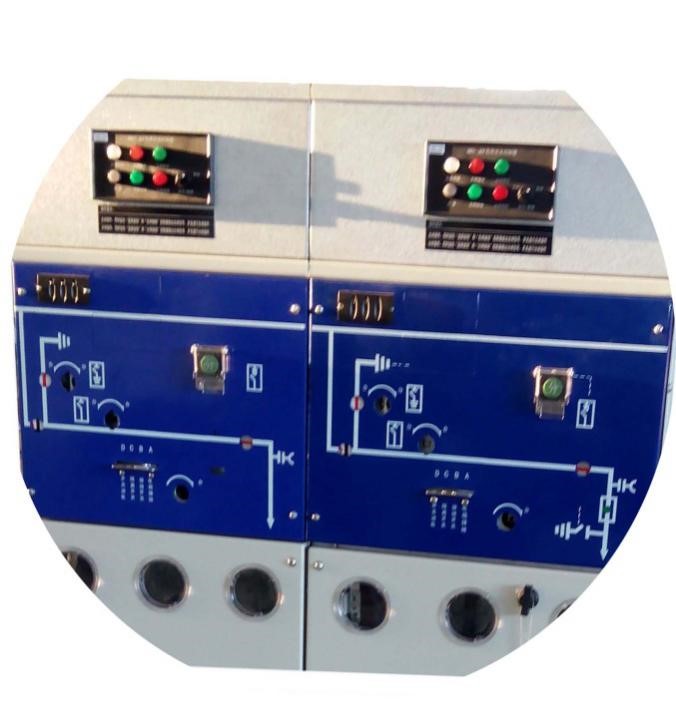

控制器应用图例

特殊要求

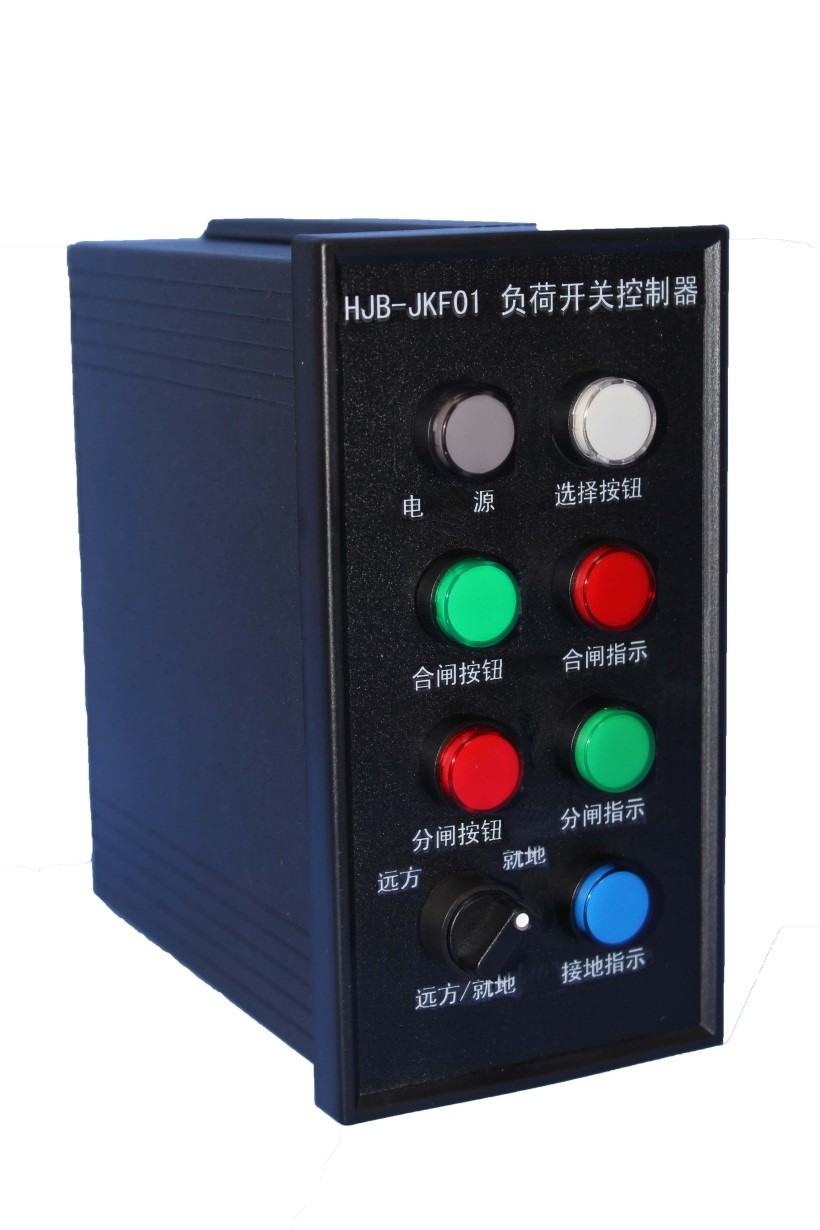

  用户有特殊要求时，可以定做，比如坚式安装，
安装尺寸不变，开孔改为坚式开孔。订货时需要特殊提出。
 参照右图片
